Radziecki Radar Duga: odpowiadanie na wyzwania czasów

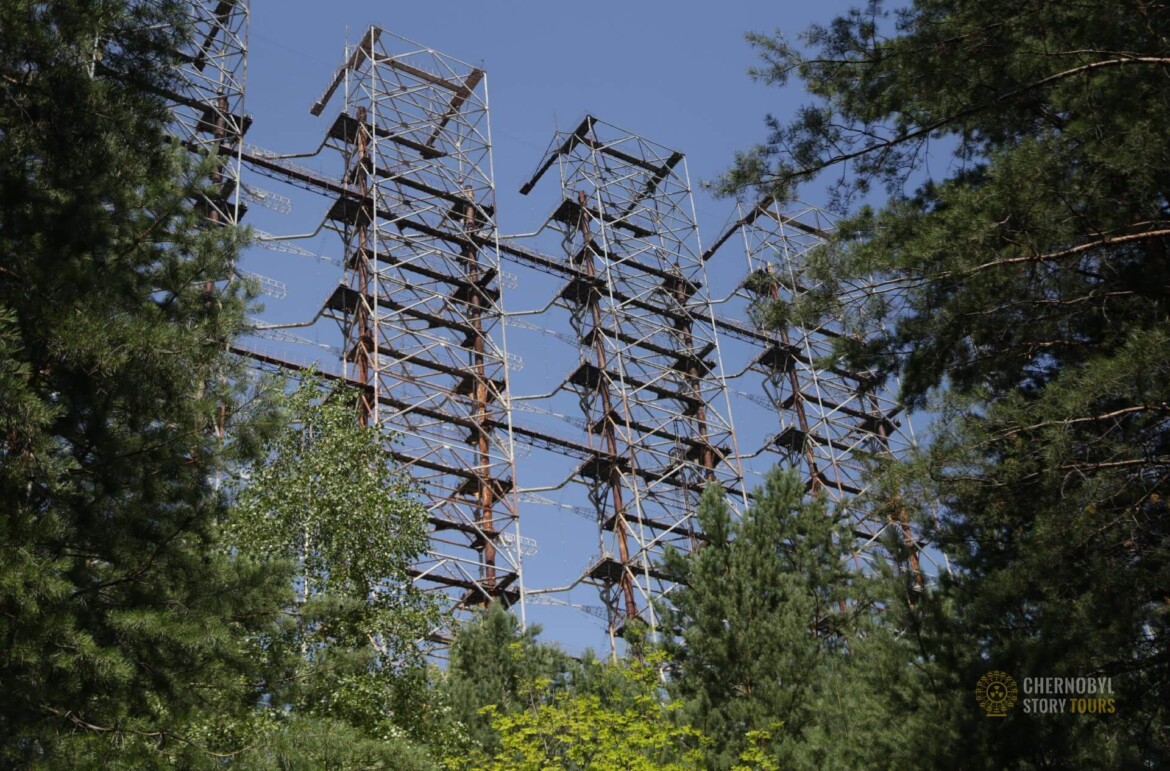

Olbrzymia stalowa konstrukcja leży w lasach strefy wykluczenia w Czarnobylu. Ukryta przed oczami ludzi, kiedyś było ją słychać na całym świecie. Miała na celu wykrywanie międzykontynentalnych rakiet balistycznych, jednak nigdy nie została przyjęta przez Ministerstwo Obrony ZSRR. Tajny system sprawił radzieckim władzom tyle samo problemów, co plotki wśród ludzi. Spekulacje na temat jej celu sięgały od nieukończonego hotelu do systemu kontrolującego ludzkie umysły, a metaforyczne przezwiska od «rosyjskiego dzięcioła» do «moskiewskiego ukrytego oka». Po 1986 roku plotki sięgnęły tak daleko, że mówiono, iż Duga spowodowała katastrofę czarnobylską. Jednakże, nie można kwestionować, że ta imponująca konstrukcja ma za sobą poruszającą historię.

Zaraz po tym, jak Żelazna Kurtyna podzieliła powojenny świat, Sowieci zaczęli opracowywać systemy zdolne do wykrycia międzykontynentalnych rakiet balistycznych tuż po ich wystrzeleniu. Według radzieckich wojskowych obliczeń, amerykańska rakieta osiągnęłaby ZSRR w ciągu godziny. Potrzeba posiadania systemu wczesnego ostrzegania była niezbędna. W latach 70. w ZSRR zbudowano trzy systemy wczesnego ostrzegania radarowego. Pierwsza antena eksperymentalna nosiła nazwę Duga-N (Duga — krzywa lub łuk w języku rosyjskim) i znajdowała się w pobliżu miasta Mykołajów na Ukrainie. Dwie kolejne zostały zbudowane niedługo po tym. Radar Duga-2 zbudowano na bardzo wschodzie Rosji w Komsomolsku nad Amurem. Duga-1 została zbudowana na północnej Ukrainie, którą czasem błędnie nazywają Duga-3.

Budowa Duga-1 rozpoczęła się na początku lat 70. i zakończyła w 1979 roku. Operacja systemu radarowego wczesnego ostrzegania była oparta na idei, że fale radiowe krótkiego zasięgu mogą być odbijane od jonosfery. W ten sposób odbite sygnały mogły być użyte do wykrywania obiektów poza horyzontem.

Metoda ta pozwalała na identyfikowanie obiektów znajdujących się w odległości 4 500 km od radaru.

Przekazywany pod kątem sygnał dotarłby do jonosfery, zostałby odbity i powrócił na ziemię. Ziemia jako powierzchnia odbijająca ponownie wysłałaby go w stronę nieba. Teoretycznie smugi pozostawione przez latającą pocisk balistyczny odbiłyby sygnał i zwróciły go do anteny odbiorczej.

DUGA – RADAR DO ROZWIĄZYWANIA SPISKÓW

Duga-1 działał dzięki dwóm antenom, odbiornikowi i nadajnikowi, oddalonym od siebie o 60 km. Nadajnik znajdował się w wojskowym miasteczku Liubech-1 na północnej Ukrainie. Druga część Dugi, antena mająca odbierać sygnał, została zbudowana 10 km od miasta Czarnobyl.

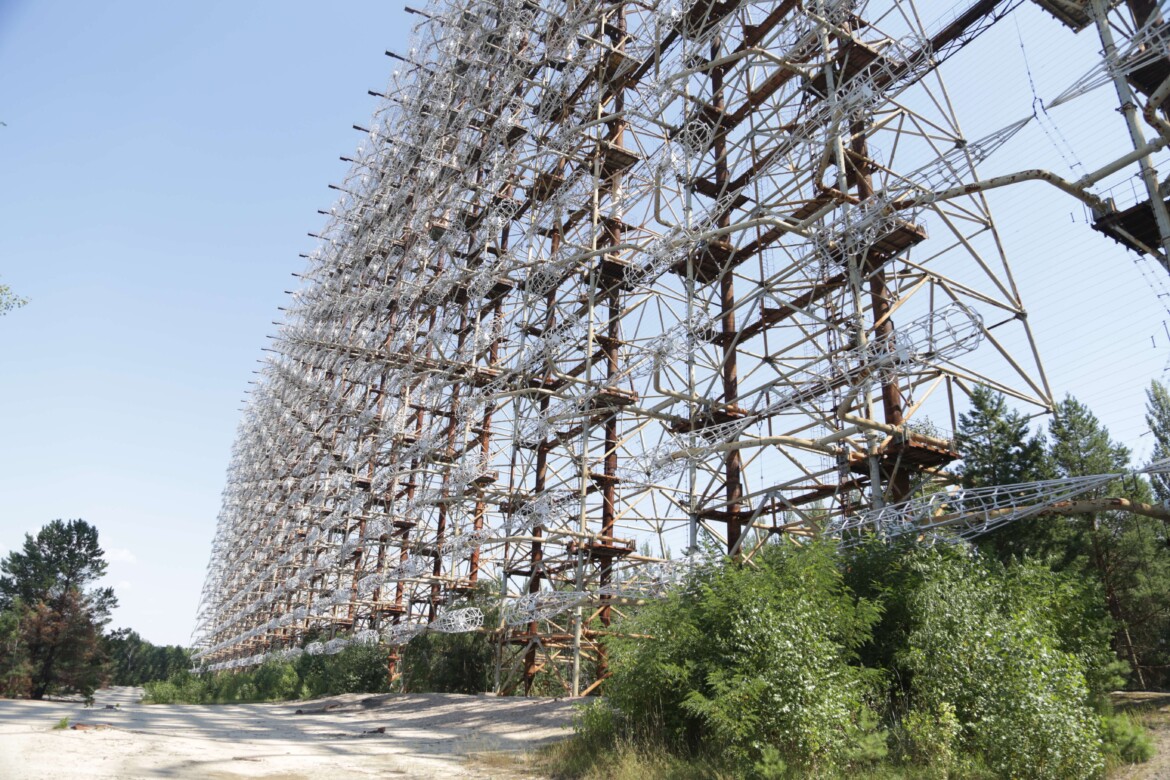

Składał się z dwóch części, aby pokryć szerszy zakres częstotliwości. Wysokość radaru Duga (jego większej części) wynosi 150 m, a długość 500 m. «Mała» część ma tylko 100 m wysokości i 250 m długości.

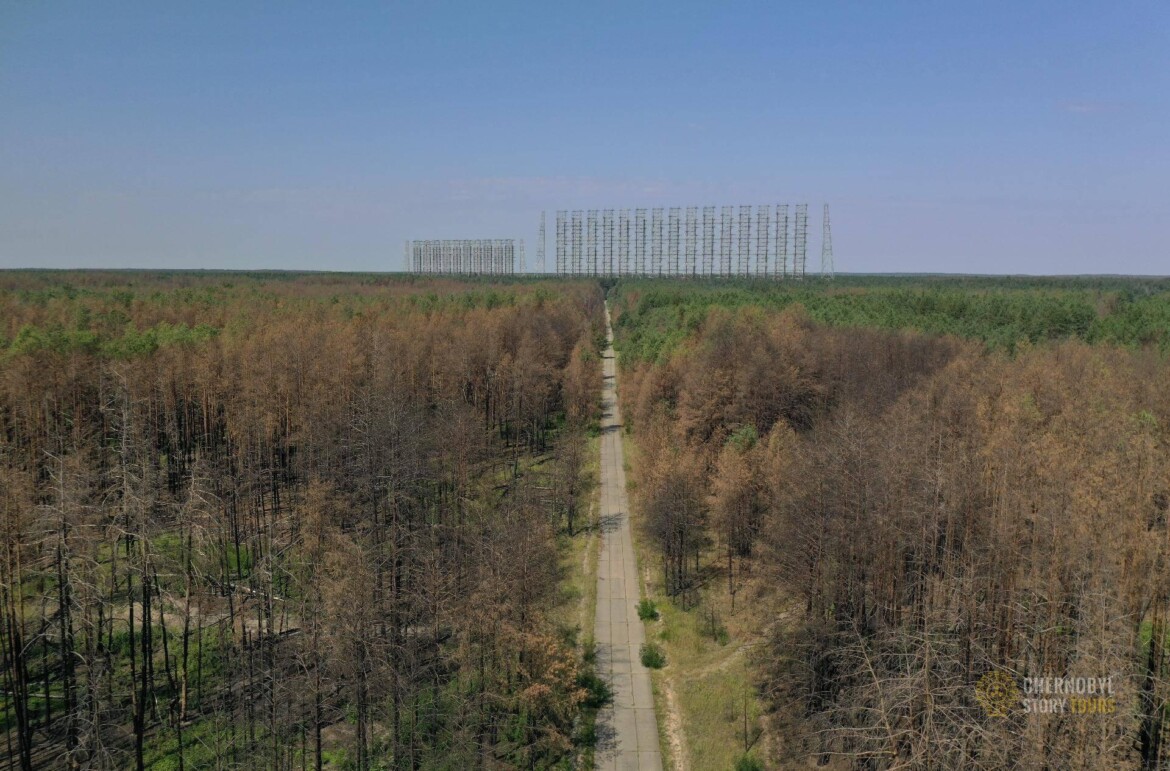

Moskiewskie Ukryte Oko wydawało się trudne do ukrycia. Jednak starannie wybrane miejsce sprawiło, że radar nie był widoczny z żadnej z głównych dróg w promieniu 30 km. Oprócz miasta Prypeć, nie było miast z wielopiętrowymi budynkami. Jako część planu spiskowego, małe miasteczko dla wojskowych i ich rodzin nazwano Czarnobyl-2. Gęste lasy pomogły ukryć konstrukcję. Radzieccy urzędnicy oznaczyli to miejsce jako opuszczony letni obóz na wszystkich swoich mapach. Wisienką na torcie była przystanek autobusowy ozdobiony Misiem, symbolem Igrzysk Olimpijskich w Moskwie z 1980 roku. Zbudowany tuż na początku 8-kilometrowej drogi prowadzącej do wojskowej bazy i miasta, nigdy nie był używany.

NIEPOWODZENIE SYSTEMU DUGA

Mimo wszelkich wysiłków włożonych w Dugę-1, przyniosła ona więcej problemów niż efektywności. Po pierwsze, Duga-1 «patrzyła» w kierunku północnym. Przechodząc przez biegun północny, sygnał musiał stawić czoła niestabilnym warunkom propagacji fali i chaotycznym zaburzeniom jonosfery. Praktycznie radar mógł wykryć tylko masowy start pocisków balistycznych, ale był niewrażliwy na pojedyncze pociski. Po drugie, używając zakresu częstotliwości od 7 do 19 MHz, system zakłócał komunikację i pasma radiowe lotnictwa cywilnego. Powtarzający się stukot dźwięków zakłócał nadawania. Radar ujawnił się światu i został nazwany rosyjskim dzięciołem. Radioamatorzy zdemaskowali tajne położenie Dugi: Dzięcioł był na Ukrainie, zgadywali. Wszystkie te wady skłoniły radzieckie kierownictwo wojskowe do ponownego rozważenia projektu i zmodernizowania go. Od 1983 roku Dzięcioł «uspokoił się», a zakłócenia w przestrzeni radiowej krótkofalowej nie były już rejestrowane. Ostatni test zaplanowano na 1986 rok. Jednak wybuch elektrowni jądrowej w Czarnobylu pokrzyżował te plany.

Radiacja zniszczonego reaktora skażała Dugę, tak że Dzięcioł został wyłączony z użytku, a Czarnobyl-2 został ewakuowany. Myślano, że po oczyszczeniu konstrukcji i miasta ludzie będą mogli wrócić i kontynuować pracę. Jednak niektóre maszyny elektroniczne były uszkodzone przez promieniowanie i «wypalone» w środku. Wyższe dowództwo wojskowe zdecydowało o ewakuacji pozostałego sprzętu do Dugi, radaru, który znajdował się niedaleko Komsomolska nad Amurem. Teorie spiskowe łączyły wybuch z Dugą.

Twierdzono, że katastrofa w Czarnobylu miała odwrócić uwagę od Woodpeckera, chociaż radar ucierpiał od promieniowania.

WOODPECKER W STREFIE CZARNOPOLSKIEJ DZIŚ

Po upadku Żelaznej Kurtyny, Sowieci zaniechali rozwoju systemu. Kiedy ZSRR się rozpadł, radary zostały rozmontowane i sprzedane jako złom. Przetrwał tylko jeden. Znajduje się on 10 km od Czarnobyla; Duga-1 jest zachowana przez skażenie, co uniemożliwia jej wyjście z strefy. Na początku lat 90-tych skradzione zostały najcenniejsze części, na szczęście, geometrycznie doskonała stalowa konstrukcja pozostaje do dziś na północy Ukrainy. W kwietniu 2020 roku pożary lasów zagroziły okolicy. Roślinność wokół anteny i miasta spłonęła do popiołów, jednakże radar, centrum dowodzenia, szkoła jazdy oraz obiekty w Czarnobylu-2 nie zostały uszkodzone.

Dzisiaj, poza rosyjskim Woodpeckerem, antena znana jest jako Pomnik Zimnej Wojny. Od 2013 roku Duga-1 jest włączona do oficjalnej trasy turystycznej. Można odwiedzić radar, wybierając jedną z naszych wycieczek.
